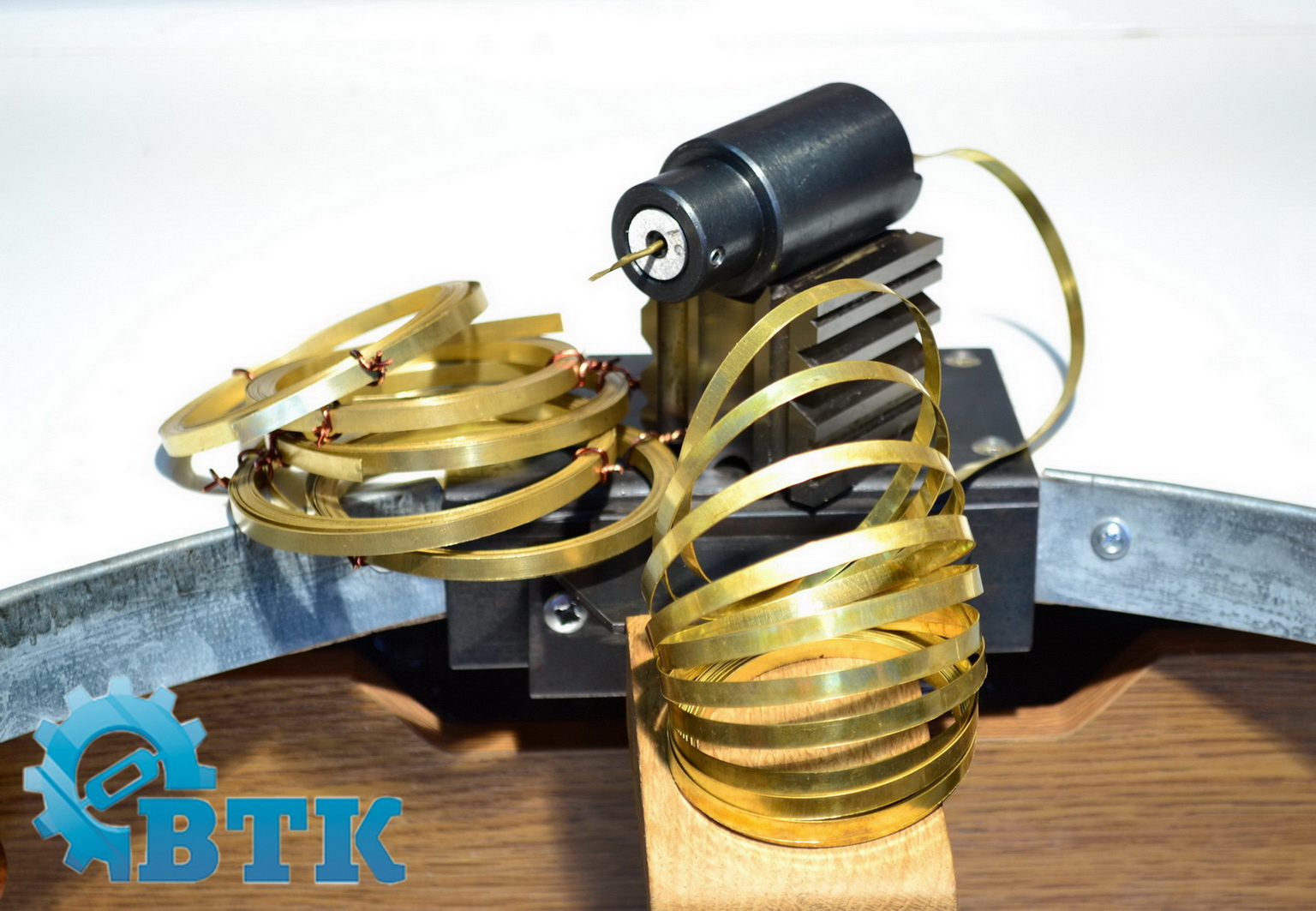

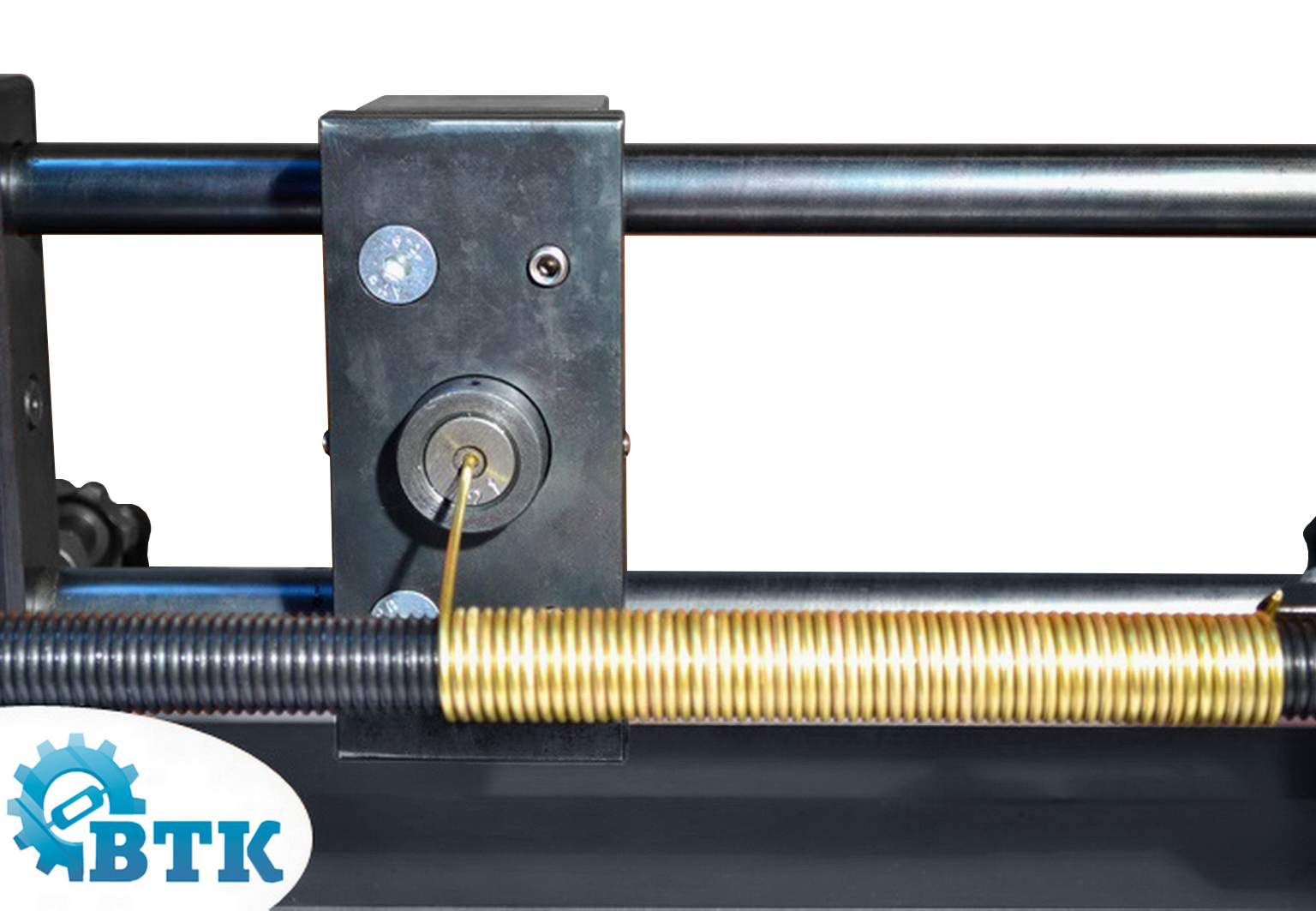

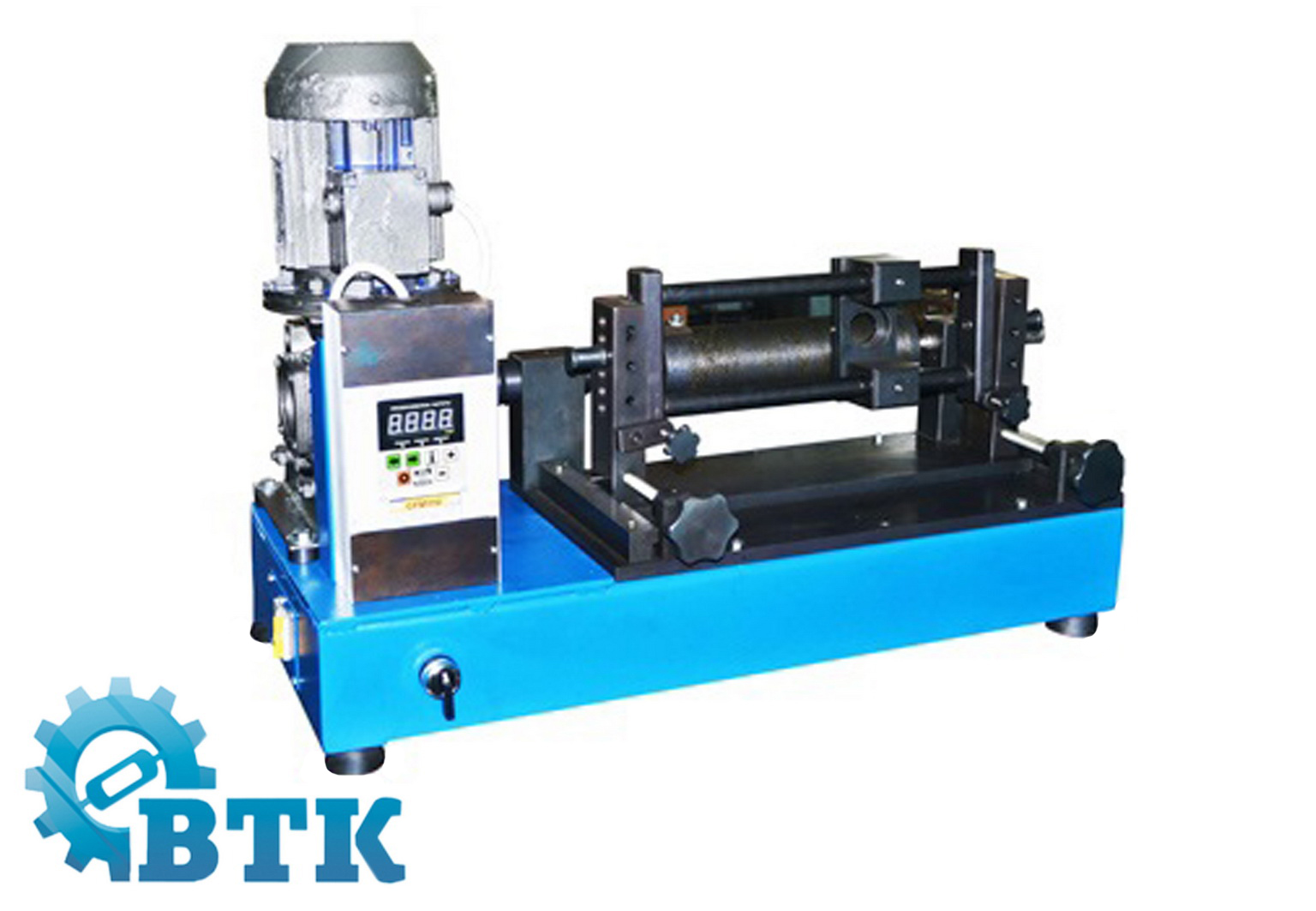

Установка предназначена для изготовления полых изделий различной конфигурации путем протяжки ленты сквозь фильеру и одновременной намотки на ригель. Устройство имеет различные регулировки для качественной намотки изделий: пять положений каретки по высоте; изменение угла наклона фильеры по отношению к винтовому ригелю; регулировку расстояния положения фильеры относительно ригеля; регулировку угла наклона каретки. При намотке изделия каретка плавно передвигается вдоль ригеля. Плавность хода обеспечивают специальные линейные подшипники. Технический паспорт Вы можете скачать на сайте.
Ригели применяются различной формы:
1) винтовые ригели, которые используются для намотки изделий круглого сечения, типа «Конго», с винтовой канавкой, соответствующей диаметру наматываемой трубки;
2) круглые ригели с плоской поверхностью для намотки серьги, к примеру полукруглой и других сечений;
3) ригели круглого сечения для намотки жестких браслетов размеров 15, 16, 17, 18, 19, 20, 21, 22, 23;
4) ригели овального сечения для намотки жестких браслетов размеров 15, 16, 17, 18, 19, 20, 21, 22, 23.
Ригели диаметром начиная с 26 мм изготовлены полыми, так как отжиг намотанных изделий производится прямо на ригеле.
Разработка и производство компании ВТК г. Одесса.
