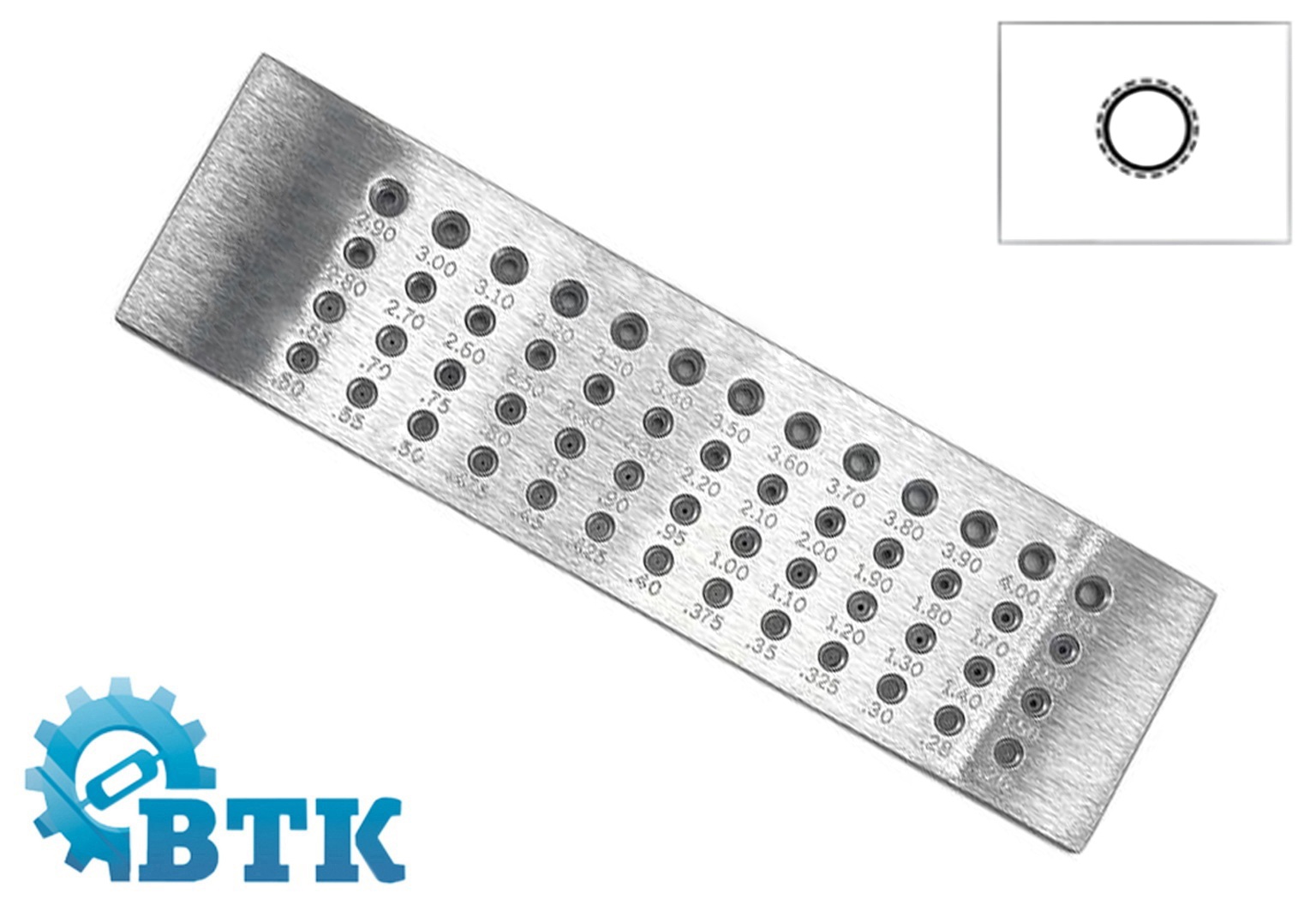

Доска фильерная (волочильная) с твердосплавными вставками применяется для получения профиля заданного диаметра (размера) в процессе ручной протяжки (волочения) данного профиля, последовательно от фильер большего диаметра к фильерам меньшего диаметра. Для процесса протяжки допускается использование только заготовок из драгоценных и цветных металлов, а также их сплавов. Фильерная доска выполнена в виде прямоугольной стальной пластины, в которую запрессованы несколько рядов твердосплавных вставок. Под каждой вставкой наносится маркировка, обозначающая размер калиброванного отверстия, что соответствует размеру проволоки, получаемой после протяжки.
Производитель - Китай.
Форма отверстий вставок:
круг
Количество вставок, шт:
52
"Шаг" отверстий:
0,02 мм (от 0,26 до 0,3 мм); 0,025 мм (от 0,3 до 0,5 мм); 0,05 мм (от 0,5 до 1,0 мм); 0,1 мм (от 1,0 до 4,1 мм)
Мин. диаметр отверстий вставок, мм:
0,26
Макс. диаметр отверстий вставок, мм:
4,1
Габаритные размеры, мм:
205х57х7
