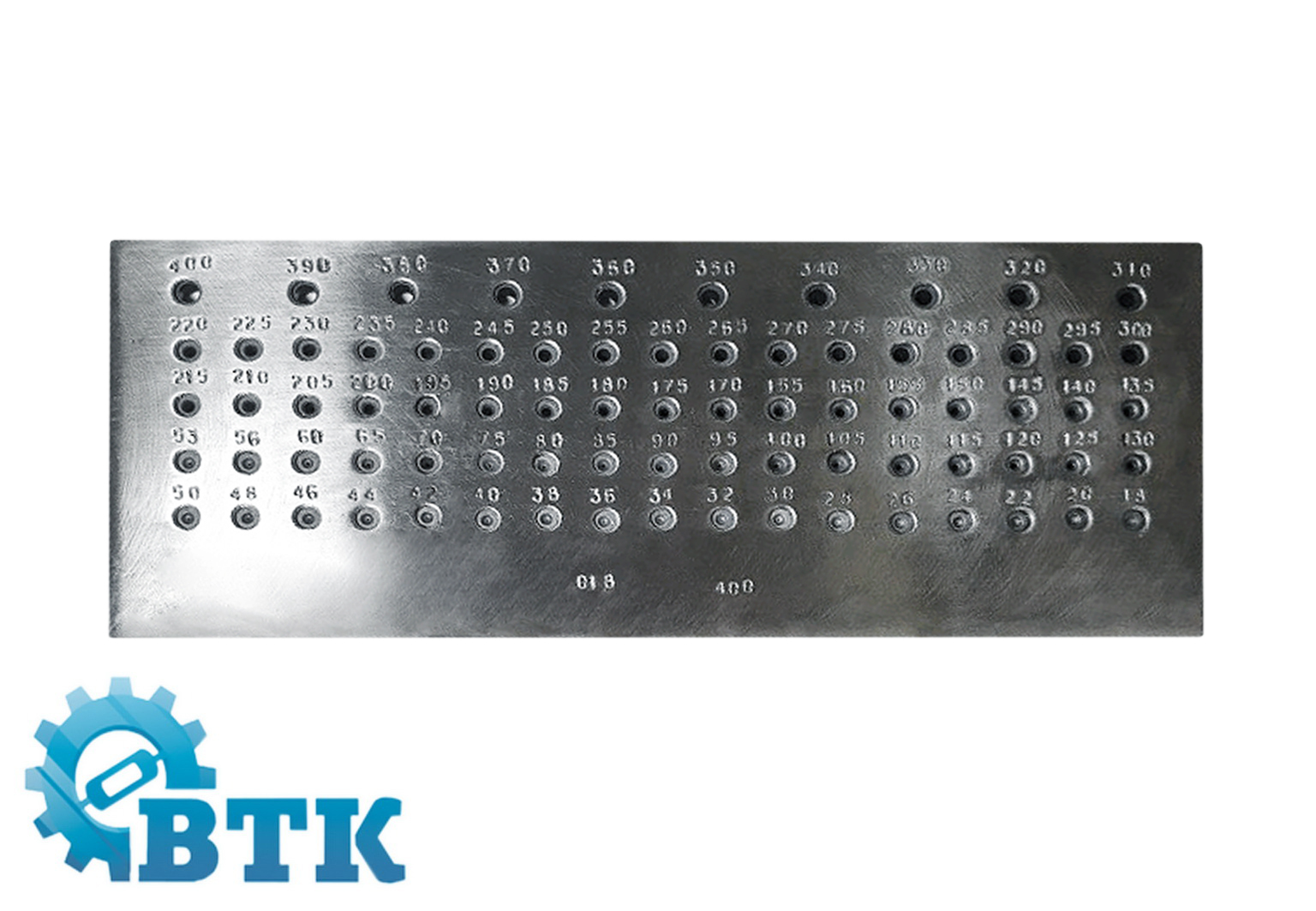

Доска фильерная (волочильная) с твердосплавными вставками. Применяется для получения проволоки заданного диаметра (размера) в процессе ручной протяжки (волочения) данной проволоки, последовательно от фильер большего диаметра к фильерам меньшего диаметра. Для процесса протяжки допускается использование только заготовок из драгоценных и цветных металлов, а также их сплавов. Фильерная доска выполнена в виде прямоугольной стальной пластины, в которую запрессованы несколько рядов твердосплавных вставок. Под каждой вставкой наносится маркировка, обозначающая размер калиброванного отверстия, что соответствует размеру проволоки, получаемой после протяжки.
Форма отверстий вставок:
круг
Количество вставок, шт:
78
"Шаг" отверстий:
0,02 мм (от 0,18 до 0,50 мм); 0,03 мм (от 0,50 до 0,56 мм); 0,04 мм (от 0,56 до 0,60 мм); 0,05 мм (от 0,60 до 3,0 мм); 0,1 мм (от 3,0 до 4,0 мм)
Мин. диаметр отверстий вставок, мм:
0,18
Макс. диаметр отверстий вставок, мм:
4,0
Габаритные размеры, мм:
230х70х12
