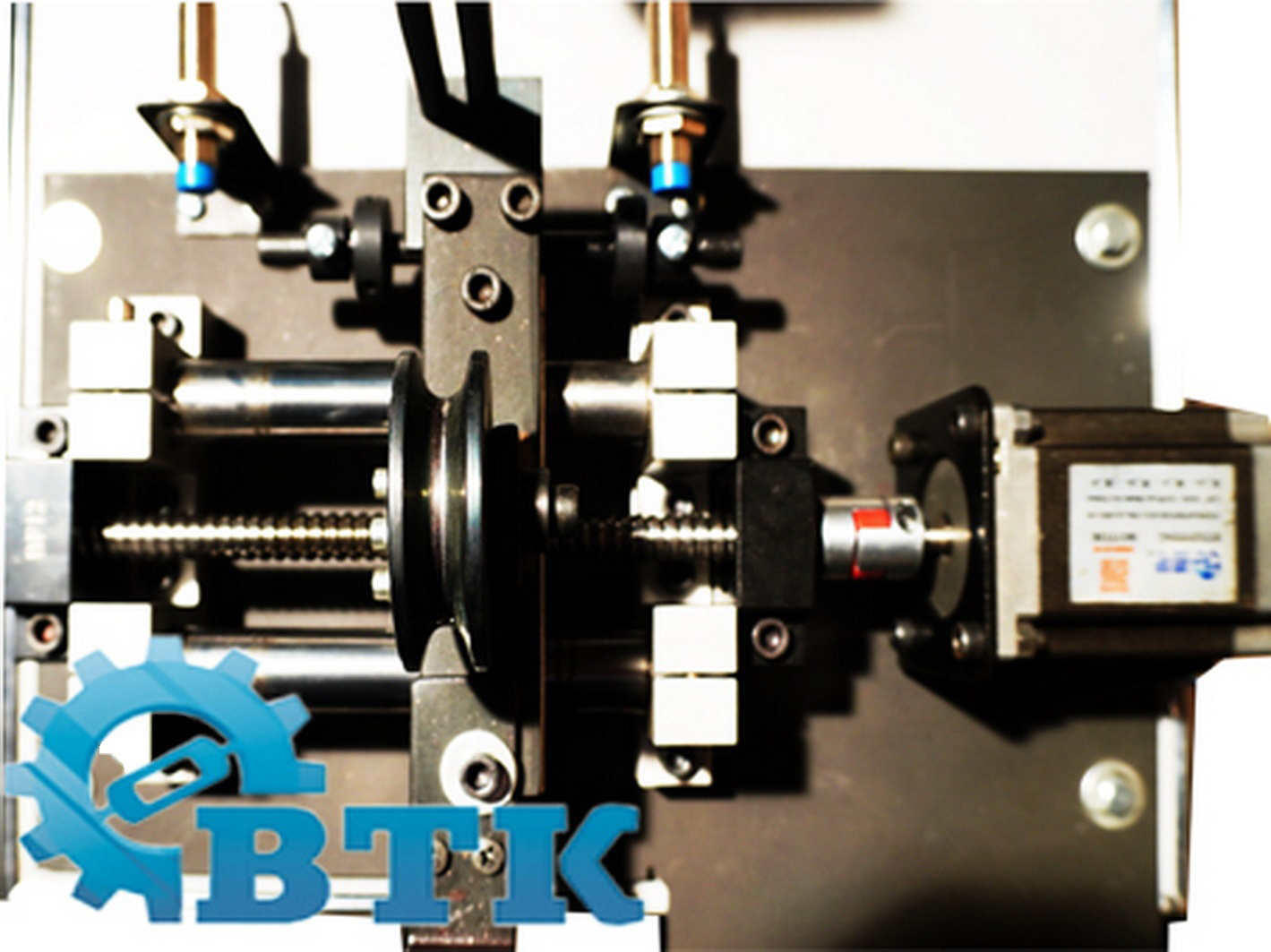

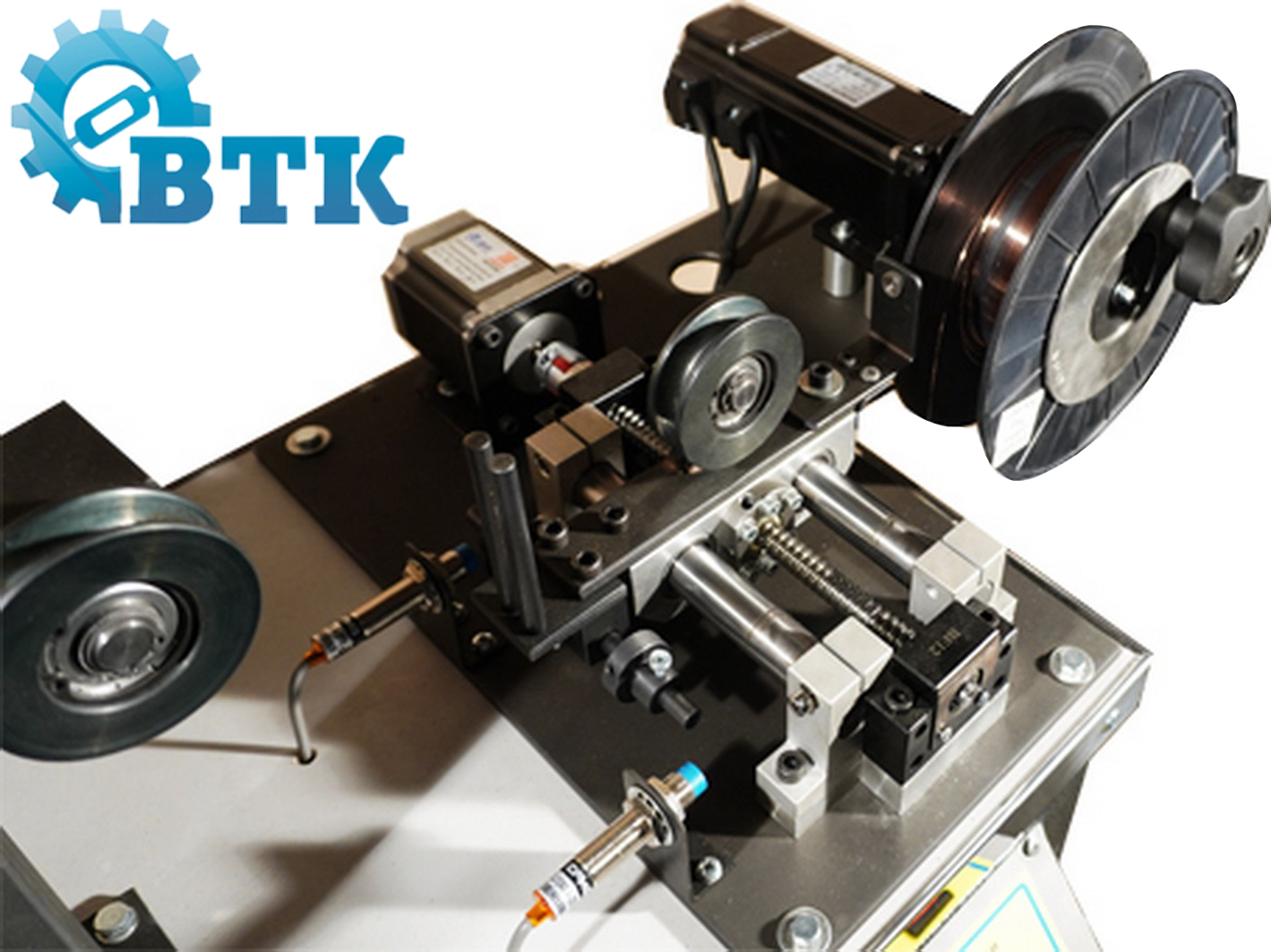

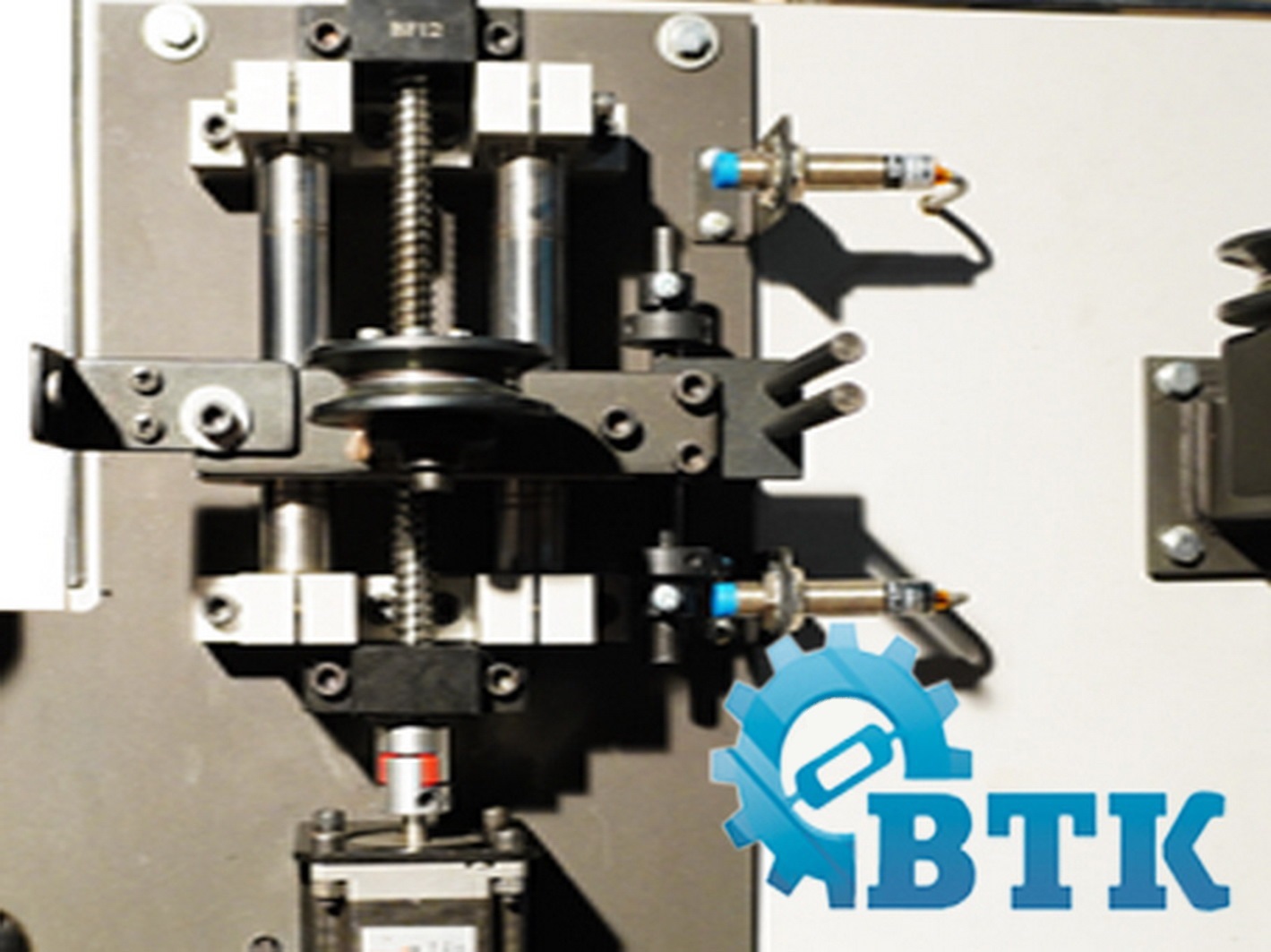

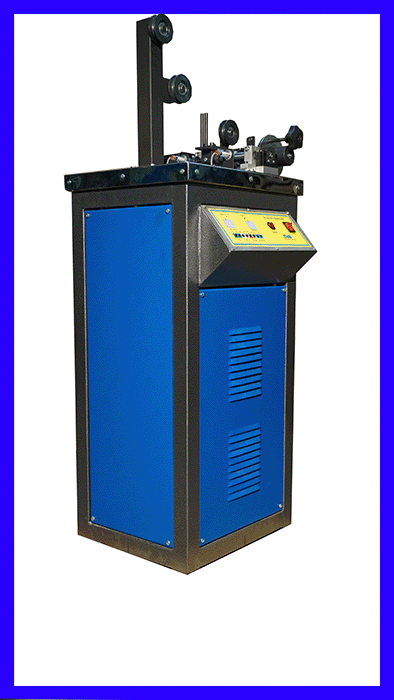

Станок наматывает проволоку виток к витку на установленной катушке по слоям. Имеет программируемый шаг намотки и момент натяжения проволоки. Узел укладчика имеет 2 варианта исполнения: для проволоки до 0,3 мм узел укладчика комплектуется асинхронным двигателем с фрикционным механизмом; для проволоки меньше 0,3 мм – серводвигателем. Сервопривод позволяет производить настройку укладчика по усилию разрыва тонкой проволоки. Технический паспорт Вы можете скачать на сайте.
Разработка и производство компании ВТК г. Одесса.
Задатчик момента натяжения проволоки, %:
0-300 (отношение момента на индикаторе к реальному моменту – 1:3)
Дискретность задатчика шага укладки, мм:
0,01
Макс. шаг укладки, мм:
9,99
Номинальный момент двигателя укладки, Н*м:
2,8
Номинальный момент на валу двигателя, Н*м:
1,91
Макс. скорость намотки, об/мин:
200
Мощность двигателя намотки, кВт:
0,6
Напряжение питания, В:
220
Масса, кг:
52
Габаритные размеры, мм:
640х470х1240
