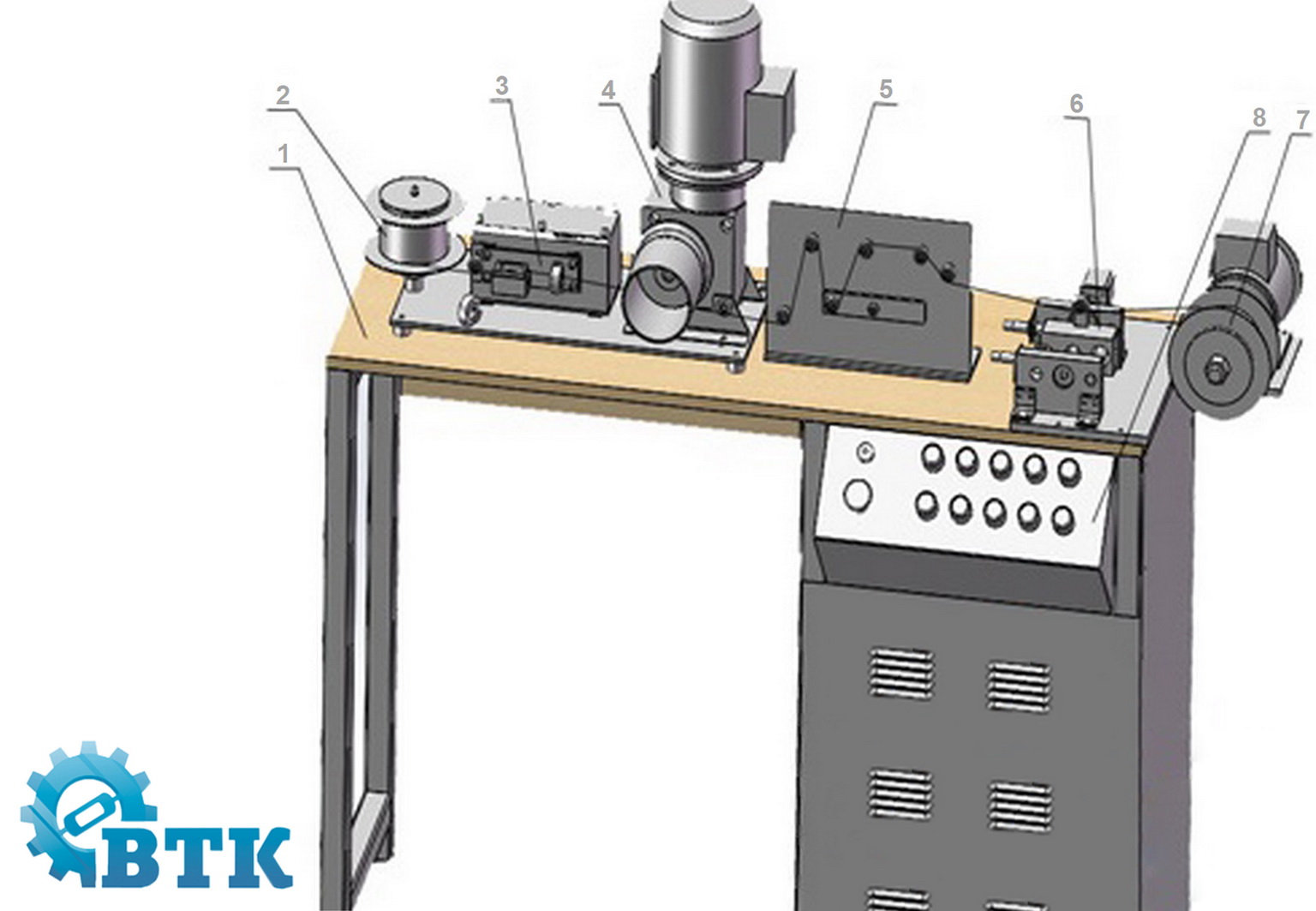

Модернизация на базе Станка МУВ-1-323. В состав Станка 1 фильерный входит:
– Стол (поз. 1);
– Узел смотки проволоки (поз. 2) состоит из технологической катушки, вращающей основание на упорном подшипнике, с прижимной крышкой;
– Фильерный блок (поз. 3) состоит из корпуса, на котором находятся: направляющий ролик, ванна для смазки проволоки, оправка под фильеру;
– Тяговый узел (поз. 4), состоит из мотор-редуктора и тягового барабана. Мотор-редуктор тягового барабана регулируется частотным преобразователем, предназначенным для регулировки оборотов;
– Узел регулировки скорости движения проволоки (поз. 5), состоит из опорной плиты, на которой находятся набор роликов и регулировочная планка. В планке установлен датчик угла поворота, который превращает угол в напряжение для стабилизации скорости движения проволоки;
– Узел укладки (поз. 6) состоит из укладчика с приводом из шагового двигателя, шарико-винтовой пары, каретки с направляющим роликом;
– Узел намотки (поз. 7) с технологической катушкой, прижимной крышкой, с энкодером на валу двигателя. В узле намотки используется частотный преобразователь, предназначенный для регулировки оборотов;
– Пульт управления (поз. 8).
Шаг намотки отображается на жидко-кристаллическом индикаторе с подсветкой и задается при помощи двух кнопок. С дискретностью 0,01 мм. Все управление производится микропроцессорным блоком.
Принцип работы.
Станок может работать в двух режимах:
1. Режим наладки. В режиме наладки можно включать поочередно привод тягового барабана (поз. 4), привод укладчика (поз. 6), привод намоточного механизма (поз.7).
2. Автоматический режим. Работа по программе.
Заправка проволоки.
1. В режиме наладки технологическая катушка устанавливается на узел смотки (поз. 2).
2. Проволоку пропустить через фильерный блок (поз. 3).
3. Вытянуть вручную проволоку на тяговый барабан (поз. 4).
4. Включить мотор-редуктор тягового барабана (поз. 4) и намотать определенную длину, которая необходима для заправки в узел регулировки скорости движения проволоки (поз. 5), узел укладчика (поз. 6) и узел намотки (поз. 7), а затем выключить мотор-редуктор тягового барабана (поз. 4).
5. Произвести заправку проволоки в узел регулировки скорости движения проволоки (поз. 5), узел укладчика (поз. 6) и узел намотки (поз. 7).
6. Включить автоматический режим работы.
7. Когда заканчивается проволока или происходит обрыв, в узле регулировки скорости движения проволоки (поз. 5) регулировочная планка опускается вниз, а тяговый привод и узел намотки останавливаются.
